9-04\9-06高压离心鼓风机

9-04\9-06高压离心鼓风机

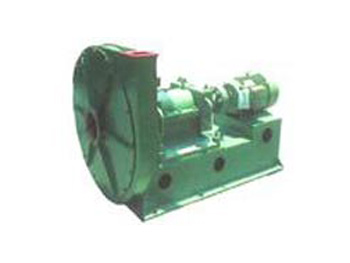

简短介绍:9-04\9-06高压离心鼓风机
9-04\9-06高压离心鼓风机
1.用途   为适应我国电力设备发展的需要,我们开发了9-04、9-06系列高压小流量离心鼓风机,并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m3
    2.形式   该鼓风机为单吸人式,9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号;9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。
    通风机可制成右旋和左旋两种形式,从电动机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示;逆时针旋转者称左旋风机,以“左”表示。
    风机的出口位置以机壳的出口角度表示,“左”、“右”均可制成0o、90o、180o共三种角度。
    风机的传动方式为C式和D式两种。
    3.结构特点   该鼓风主要由叶轮、机壳、进风口、底座、传动组组成。
    1) 叶轮;9-04型风机长短叶片共40片;9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正,故运转平稳。
    2)机壳;用普通钢板焊接成蜗形壳整体。
    3)进风口;做成收敛式流线型的整体结构,用螺栓固定于前盖板组上。
    4)传动组;由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱为整体结构,用滚动轴承,用轴承润滑脂润滑。两侧盖处装有可拆密封圈。
    4.性能与选择
9-04系列离心鼓风机性能与选用件表
机号
传动
方式
转速
/(r/min)
流量
/(m3/h)
全瓦/Pa
内功率
/kW
电动机
联轴器GB/T
4323-1984
地脚螺GB/T
799-1988
(4个)
螺母GB/T
6170-2000
(4个)
垫圈GB/T
97.1-1985
(4个)

型号
功率
/ kW

6.3
D
2900
191
223
254
268
316
350
382
8390
8350
8300
8250
8190
8110
8030
0.74
0.82
0.89
0.97
1.07
1.22
1.42
Y132S1-2
5.5
TL7
38×82

60×142
M12×300
M12
12

7.1
D
2900
273
318
364
410
455
501
546
10650
10600
10530
10470
10390
10290
10200
1.35
1.49
1.61
1.75
1.95
2.22
2.58
Y132S1-2
5.5
TL7
38×82

60×142
M12×300
M12
12

8
D
2900
391
456
521
586
651
716
781
13520
13460
13370
13300
13200
13070
12940
2.44
2.70
2.94
3.19
3.54
4.04
4.28
Y132S1-2
5.5
TL7
38×82

60×142
M12×300
M12
12

9
D
2930
556
649
742
834
927
1019
1112
17120
17050
16930
16830
16710
16550
16380
4.41
4.88
5.29
5.74
6.39
7.27
8.44
Y160M1-2
11
TL7
42×112

60×142
M12×300
M12
12

10
D
2940
763
890
1017
1144
1271
1398
1526
21130
21040
20900
20780
20630
20430
20230
7.46
8.26
9.72
10.81
12.31
14.29
Y160M1-2
11
TL7
42×112

60×142
M12×300
M12
12
Y160M2-2
15

Y180M-2
22
TL7
48×112

60×142

11.2
D
2950
1072
1250
1492
1608
1786
1965
2144
26510
26390
26210
26070
25880
25630
25380
13.16
14.56
15.79
17.13
19.05
21.71
25.19
Y180M-2
22
M12×300
M12
12
Y200L1-2
30
TL7
55×112

60×142
12.5
D
2970
1490
1738
1987
2235
2483
2731
2980
33010
32870
32660
32470
32240
31920
31610
22.79
25.20
27.34
29.68
32.99
37.58
43.61
Y200L1-2
37
M12×300
M12
12
Y250M-2
55
TL7
55×112

60×142


机号
传动
方式
转速
/(r/min)
流量
/(m3/h)
全压
/Pa
内功率
/kW
电动机
V带
主轴带轮
电动机带轮
电动机导轨部
型号
功率
/kW
型号、根数
内周长/mm
代号 规格
代号 规格
代号(二套)
5.6
C
4640
210
245
280
315
350
385
420
16250
16200
16100
15900
15700
15600
1.58
1.75
1.90
2.06
2.34
2.67
3.20
Y132S1-2
5.5
B2
2000
B2
140×60
B2
224×38
ST0201×02
6.3
C
4688
299
349
399
449
499
549
599
20600
20500
20400
20200
20100
19900
19700
2.85
3.15
3.42
3.01
4.20
4.80
5.40
Y160M1-2
11
B3
2000
B2
140×60
B3
224×42
ST0201×03
7.1
C
4688
428
500
570
642
713
785
858
26100
26000
25800
25700
25300
25000
5.17
5.73
6.22
6.75
7.67
8.75
9.9
Y160M2-2
15
B4
2000
B2
140×60
B4
224×42
ST0201×03
8
C
4704
612
714
816
918
1020
1122
1224
33100
33000
32800
32600
32400
32000
31700
9.4
10.4
11.3
12.3
12.9
15.9
18
Y180M1-2
22
B5
2000
B2
140×60
B5
224×48
ST0201×03
9-06系列离心鼓风机性能与选用件表
机号
传动
方式
转速
/(r/min)
流量
/(m3/h)
全瓦/Pa
内功率
/kW
电动机
联轴器GB/T
4323-1984
地脚螺栓GB/T
799-1988
(4个)
螺母GB/T
6170-2000
(4个)
垫圈GB/T
97.1-1985
(4个)
型号
功率/kW
6.3
D
2900
409.4
477.5
545.9
614
682.2
750.4
818.7
8989
8951
8891
8840
8777
8692
8606
1.70
1.88
2.04
2.22
2.47
2.81
3.26
Y132S1-2
5.5
TL7
38×82

60×142
M12×300
M12
12
7.1
D
2900
586
683
781.38
878.88
976.48
1074.1
1171.86
11410
11360
11290
11140
11030
10930
3.10
3.43
3.72
4.03
4.48
5.10
5.92
Y132S2-2
7.5
TL7
38×82

60×142
M12×300
M12
12
8
D
2930
838.19
977.76
1117.71
1257.28
1396.86
1536.44
1676.38
14490
14430
14330
14250
14150
14010
13870
5.62
6.22
6.75
7.33
8.14
9.26
9.84
Y160M1-2
11
TL7
42×112

60×142
M12×300
M12
12
9
D
2940
1193.44
1392.18
1591.43
1790.16
1989
2187.6
2386
18350
18270
18150
18040
17910
17740
17560
10.14
11.21
12.16
13.2
14.63
16.72
19.40
Y160M2-2
15
TL7
48×112

60×142
M12×300
M12
12
Y180M-2
22
10
D
2950
1637.1
1909.7
2183
2455.6
2728.3
3000.9
3274.2
22650
22550
22400
22270
22110
21900
21680
17.16
18.99
20.60
22.36
24.85
28.31
32.85
Y180M-2
22
TL7
48×112

60×142
M12×300
M12
12
Y200L1-2
30
TL7
55×112

60×142
Y200L2-2
37
11.2
D
2970
2300
2683
3067
3450
3833
4216
4600
28140
28290
28100
27940
27740
27470
27200
30.25
33.46
36.3
39.4
43.8
49.9
57.9
Y225M-2
45
TL7
55×112

60×142
M12×300
M12
12
Y280S-2
75
TL8
65×112

60×142
12.5
D
2970
3197
3729
4263
4796
5328
5861
6394
35380
35230
35000
34800
34550
34210
33880
52.38
57.94
62.85
68.22
75.84
86.4
100.26
Y280S-2
75
M12×300
M12
12
Y315S-2
110
    5.外形及安装尺寸
9-04
系列离心鼓风机性能选择曲线
9-06
