1.风机的用途

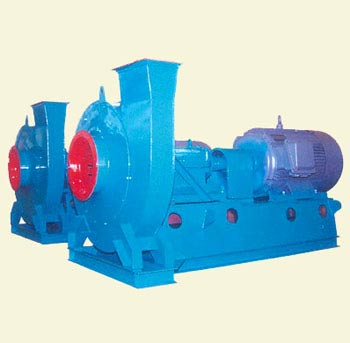

    9-19、9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，最高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m³。
2.风机的型式
    1、本风机均为单吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。
    2、风机通常制成右旋和左旋两种型式。
    3、风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。
3.风机的结构
    风机主要由叶轮、机壳、进风口、支架等组成。
    （1）叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。
    （2）机壳：用普通钢板焊接成蜗形壳整体。
    （3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
    （4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。

9-19高压离心风机参数参数表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m3/h	内效率 %	内功率 %	所需功率 kw	电动机
									型号	功率 kw
4	A	2900	1 2 3 4 5 6 7	3584 3665 3647 3597 3507 3384 3253	824 970 1116 1264 1410 1558 1704	70 73.5 75.5 76 75.5 73.3 70	1.16 1.33 1.48 1.64 1.80 1.97 2.17	1.5 1.7 1.9 2.1 2.3 2.6 2.6	Y90l-2	2.2
									Y100L-2	3
4.5	A	2900	1 2 3 4 5 6 7	4603 4684 4672 4580 4447 4297 4112	1174 1397 1616 1839 2062 2281 2504	71.2 75 77 77.3 76.2 73.8 70	2.07 2.38 2.68 2.98 3.29 3.63 4.03	2.5 2.9 3.2 3.6 3.9 4.4 4.8	Y112M-2	4
									Y132S1-2	5.5
5	A	2900	1 2 3 4 5 6 7	5697 5768 5740 5639 5517 5323 5080	1610 1932 2254 2576 2844 3166 3488	72.7 76.2 78.2 78.5 77.2 74.5 70.5	3.43 3.98 4.50 5.04 5.54 6.17 6.86	4.1 4.8 5.4 5.8 6.4 7.1 7.9	Y132S2-2	7.5
									Y160M1-2	11
5.6	A	2900	1 2 3 4 5 6 7	7182 7273 7236 7109 6954 6709 6400	2262 2714 3167 3619 3996 4448 4901	72.7 76.2 78.2 78.5 77.2 74.5 70.5	6.05 7.02 7.93 8.88 9.76 10.88 12.09	7.0 8.1 9.1 10.2 11.2 12.5 13.9	Y160M1-2	11
									Y160L-2	18.5
6.3	A	2900	1 2 3 4 5 6 7	9149 9265 9219 9055 8857 8543 8148	3220 3865 4509 5153 5690 6334 6978	72.7 76.2 78.2 78.5 77.2 74.5 70.5	10.91 12.65 14.30 16.00 17.59 19.60 21.7	12.5 14.5 16.4 18.4 20.2 22.5 25.1	Y160L-2	18.5
									Y200L1-2	30
7.1	D	2900	1 2 3 4 5 6 7	11717 11868 11807 11596 11340 10935 10426	4610 5532 6454 7376 8144 9066 9988	72.7 76.2 78.2 78.5 77.2 74.5 70.5	19.83 22.99 25.99 19.09 31.98 35.63 39.62	23.3 27.0 30.5 34.1 37.5 41.8 46.5	Y200L2-2	37
									Y250M-2	55
8	D	2900	1 2 3 4 5 6 7	15034 15229 15151 14877 14546 14021 13362	6594 7913 9232 10550 11649 12968 14287	72.7 76.2 78.2 78.5 77.2 74.5 70.5	36.02 41.75 47.21 52.83 58.08 64.71 71.95	42.3 49.0 55.4 62.0 68.2 75.9 84.4	Y280S-2	75
									Y315S-2	110
8	D	1450	1 2 3 4 5 6 7	3620 3665 3647 3584 3507 3384 3231	3297 3957 4616 5275 5825 6484 7144	72.7 76.2 78.2 78.5 77.2 74.5 70.5	4.5 5.22 5.90 6.60 7.26 8.09 8.99	5.5 6.1 6.9 7.7 8.5 9.5 10.6	Y132M-4	7.5
									Y160L-4	15
9	D	1450	1 2 3 4 5 6 7	4597 4655 4632 4551 4453 4297 4101	4695 5633 6572 7511 8294 9233 10171	72.7 76.2 78.2 78.5 77.2 74.5 70.5	8.11 9.41 10.63 11.90 13.08 14.58 16.21	9.5 11.0 12.5 14.0 15.4 17.1 19.0	Y160L-4	15
									Y180L-4	22
10	D	1450	1 2 3 4 5 6 7	5408 5941 2891 5740 5495 5244 4958	6440 7942 9445 10947 12450 13952 15455	76.5 80 81.5 81 78.2 74.5 70	13.38 16.03 18.59 21.12 23.84 26.79 29.88	15.7 18.8 21.8 24.8 28.0 31.4 35.1	Y200L-4	30
									Y225S-4	37
11.2	D	1450	1 2 3 4 5 6 7	7364 7491 7428 7236 6927 6609 6246	9047 11158 13269 15380 17491 19602 21713	76.5 80 81.5 81 78.2 74.5 70	23.58 28.25 32.76 37.22 42.02 47.21 52.66	27.7 33.2 38.4 43.7 49.3 55.4 61.8	Y225M-4	45
									Y280S-4	75
11.2	D	960	1 2 3 4 5 6 7	3182 3237 3210 3128 2996 2860 2705	5990 7388 8785 10182 11580 12978 14375	76.5 80 81.5 81 78.2 74.5 70	6.84 8.20 9.51 10.82 12.19 13.70 15.28	8.0 9.6 11.2 12.7 14.3 16.1 17.9	Y180L-6	15
									Y209L2-6	22
12.5	D	1450	1 2 3 4 5 6 7	9229 9390 9310 9068 8678 8278 7822	12577 15512 18447 21381 24316 27251 30186	76.5 80 81.5 81 78.2 74.5  70	40.84 48.92 56.72 64.46 72.76 81.75 91.18	47.9 57.4 66.6 75.6 85.4 95.9 107.0	Y280S-4	75
									Y315S-4	110
12.5	D	960	1 2 3 4 5 6 7	3975 4043 4009 3907 3741 3571 3377	8327 10270 12213 14156 16099 18042 19985	76.5 80 81.5 81 78.2 74.5 70	11.85 14.20 16.46 18.71 21.11 23.72 26.46	13.9 16.7 19.3 21.9 24.8 27.8 31.1	Y200L2-6	22
									Y250M-4	37
14	D	1450	1 2 3 4 5 6 7	11668 11874 11771 11464 10967 10457 9878	17670 21793 25916 30040 34163 38286 42409	76.5 80 81.5 81 78.2 74.5 70	71.97 86.22 99.96 113.56 128.22 144.06 160.69	84.5 101.2 117.3 133.3 150.5 169.1 188.6	Y315M-4	132
									Y355M-4	220
14	D	960	1 2 3 4 5 6 7	5004 5090 5047 4917 4709 4494 4249	11699 14428 17158 19888 22618 25348 28078	76.5 80 81.5 81 78.2 74.5 70	20.89 25.02 29.01 32.97 37.21 41.81 46.63	24.5 29.4 34.0 38.7 43.7 49.1 54.7	Y250M-6	37
									Y315S-6	75
16	D	1450	1 2 3 4 5 6 7	15425 15700 15563 15151 14488 13808 13035	26377 32531 38686 44841 50995 57150 63305	76.5 80 81.5 81 78.2 74.5 70	140.31 168.09 194.89 221.46 249.98 280.88 313.29	164.6 197.2 228.7 259.9 293.3 329.6 367.6	Y355M3-4	315
									JS138-4	410
16	D	960	1 2 3 4 5 6 7	6570 6683 6627 6456 6180 5898 5575	17463 21538 25613 29687 33762 37837 41912	76.5 80 81.5 81 78.2 74.5 70	40.72 48.78 56.56 64.27 72.55 81.52 90.92	47.8 57.2 66.4 75.4 85.1 95.7 106.7	Y315S-6	75
									Y315L1-6	110

9-26高压离心通风机性能参数

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m3/h	内效率 %	内功率 %	所需功率 kw	电动机
									型号	功率 kw
4	A	2900	1 2 3 4 5 6 7	3852 3820 3765 3684 3607 3502 3407	2198 2368 2536 2706 2877 3044 3215	74.70 75.5 75.7 75 73.8 72.1 70	3.11 3.28 3.46 3.56 3.86 4.06 4.29	3.7 3.9 4.1 4.4 4.6 4.9 5.2	Y132S-2	5.5
4.5	A	2900	1 2 3 4 5 6 7	4910 4863 4776 4661 4545 4412 4256	3130 3407 3685 3963 4237 4515 4792	76.1 77.1 77.1 76 74.5 72.3 70	5.51 5.87 6.24 6.64 7.06 7.54 7.98	6.3 6.8 7.2 7.6 8.1 8.7 9.2	Y132S2-2	7.5
									Y160M2-2	11
5	A	2900	1 2 3 4 5 6 7	6035 5984 5869 5725 5553 5381 5180	4293 4706 5114 5527 5941 6349 6762	77.2 78.2 78 76.7 74.9 72.7 70	9.12 9.80 10.48 11.23 12.00 12.81 13.65	10.5 11.3 12.0 12.9 13.8 14.7 15.7	Y160M2-2	15
									Y160L-2	18.5
5.6	A	2900	1 2 3 4 5 6 7	7610 7546 7400 7218 7000 6781 6527	6032 6612 7185 7766 8346 8919 9500	77.2 78.2 78 76.7 74.9 72.7 70	16.09 17.27 18.47 19.79 21.15 22.57 24.06	18.5 19.9 21.2 22.8 24.3 26.0 27.7	Y180M-2	22
									Y200L1-2	30
6.3	A	2900	1 2 3 4 5 6 7	9698 9616 9429 9195 8915 8636 8310	8588 9415 10230 11056 11883 12699 13525	77.2 78.2 78 76.7 74.9 72.7 70	28.99 31.12 33.28 35.66 38.12 40.67 43.35	33.3 35.8 38.3 41.0 43.8 46.8 49.9	Y225M-2	45
									Y250M-2	55
7.1	D	2900	1 2 3 4 5 6 7	12427 12321 12078 11776 11415 11055 10635	12292 13475 14643 15826 17009 18177 19360	77.2 78.2 78 76.7 74.9 72.7 70	52.70 56.57 60.49 64.84 69.30 73.94 78.82	61.8 66.4 71.0 76.1 81.3 86.8 92.5	Y280S-2	75
									Y315S-2	110
8	D	2900	1 2 3 4 5 6 7	15955 15818 15504 15112 14644 14177 13634	17584 19277 20947 22640 24332 26003 27696	77.2 78.2 78 76.7 74.9 72.7 70	95.72 102.73 109.86 117.75 125.85 134.28 143.14	112.3 120.5 128.9 138.2 147.7 157.6 168.0	Y315M-2	132
									Y315L-2	200
8	D	1450	1 2 3 4 5 6 7	3834 3802 3729 3638 3529 3421 3294	8792 9639 10473 11320 12166 13001 13848	77.2 78.2 78 76.7 74.9 72.7 70	11.96 12.84 13.73 14.72 15.73 16.79 17.89	14.0 15.1 16.1 17.3 18.5 19.7 21.0	Y180M-4	18.5
									Y200L-4	30
9	D	1450	1 2 3 4 5 6 7	4869 4828 4736 4620 4481 4343 4181	12518 13723 14913 16118 17322 18512 19717	77.2 78.2 78 76.7 74.9 72.7 70	21.56 23.14 24.75 26.53 28.35 30.25 32.24	25.3 27.2 29.0 31.1 33.3 35.5 37.8	Y200L-4	30
									Y225M-4	45
10	D	1450	1 2 3 4 5 6 7	6143 6056 5920 2761 5560 5309 5065	17172 19319 21465 23612 25758 27905 30052	80.4 81.2 80.4 78.6 76 73 70	35.69 39.19 43.02 47.10 51.35 55.35 59.34	41.9 46.0 50.5 55.3 60.3 65.0 69.6	Y250M-4	55
									Y280S-4	75
11.2	D	1450	1 2 3 4 5 6 7	7747 7637 7464 7264 7009 6691 6382	24126 27142 30157 33173 36189 39205 42221	80.4 81.2 80.4 78.6 76 73 70	62.90 69.07 75.82 83.01 90.50 97.54 104.58	73.8 81.0 89.0 97.4 106.2 114.5 122.7	Y315S-4	110
									Y315M-4	132
11.2	D	960	1 2 3 4 5 6 7	3346 3299 3225 2140 3031 2895 2763	15973 17969 19966 21963 23959 25956 27953	80.4 81.2 80.4 78.6 76 73 70	18.25 20.04 22.00 24.09 26.26 28.31 30.35	21.4 23.5 25.8 28.3 30.8 33.2 35.6	Y225M-6	30
									Y250M-6	37
12.5	D	1450	1 2 3 4 5 6 7	9713 9575 9356 9103 8782 8381 7993	33540 37732 41925 46117 50310 54503 58695	80.4 81.2 80.4 78.4 76 73 70	108.91 119.60 131.30 143.75 156.70 168.90 181.10	127.8 140.3 154.1 168.7 183.9 198.2 212.5	Y315L1-4	160
									Y355M2-4	250
12.5	D	960	1 2 3 4 5 6 7	4179 4121 4028 3921 3785 3615 3450	22206 24981 27757 30533 33309 36084 38860	80.4 81.2 80.4 78.6 76 73 70	31.61 34.71 38.10 41.72 45.48 49.02 52.56	37.1 40.7 44.7 49.0 53.4 57.4 61.7	Y280S-6	45
									Y315S-6	75
14	D	1450	1 2 3 4 5 6 7	12285 12109 11830 11508 11099 10589 10095	47121 53011 58902 64792 70682 76572 82463	80.4 81.2 80.4 78.6 76 73 70	191.94 210.78 231.39 253.33 276.16 297.66 319.16	225.2 247.3 271.5 297.3 324.1 349.3 374.5	Y355M2-4	250
									JS138-4	410
14	D	960	1 2 3 4 5 6 7	5262 5188 5071 4936 4764 4549 4341	31197 35097 38997 42897 46796 50696 54596	80.4 81.2 80.4 78.6 76 73 70	55.70 61.17 67.15 73.52 80.15 86.39 92.63	65.4 71.8 78.8 86.3 94.0 101.4 108.7	Y315S-6	75
									Y315L1-6	110
16	D	1450	1 2 3 4 5 6 7	65.4 71.8 78.8 86.3 94.0 101.4 108.7	70339 79131 87923 96716 105500 114300 123090	80.4 81.2 80.4 78.6 76 73 70	374.22 410.95 451.14 493.92 538.43 580.35 622.26	439.1 482.2 529.4 579.6 631.8 681.0 730.2	JSQ-147-4(3000V)	500
									JQS-158-4(3000V)	850
16	D	960	1 2 3 4 5 6 7	6911 6813 6659 6481 6254 5971 5696	46569 52390 58211 64032 39854 75675 81496	80.4 81.2 80.4 78.6 76 73 70	108.60 119.26 130.92 143.34 156.25 168.42 180.58	127.4 139.9 153.6 168.2 183.3 197.6 211.9	Y355M2-6	185
									Y355ML1-6	220



系列	机号	进口尺寸				出口尺寸
		D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	x	y	n2-d2
9-19	4 4.5 5 5.6 6.3	180 200 224 250 280	205 225 254 280 320	230 250 284 310 360	8-Φ7 8-Φ7 8-Φ7 8-Φ10 8-Φ10	128 144 160 179 202	160 176 192 212 236	182 198 214 233 258	92 104 115 129 145	126 135 150 162 180	148 160 171 185 204	4 4 4 4 4	3 3 3 3 3	14-Φ7 14-Φ7 14-Φ7 14-Φ7 14-Φ7
9-26	4 4.5 5 5.6 6.3	224 250 280 315 355	254 280 320 355 395	284 310 360 395 435	8-Φ7 8-Φ7 8-Φ10 8-Φ10 8Φ10	196 221 245 274 309	228 252 284 305 340	250 275 299 328 365	128 144 160 179 202	165 177 192 212 236	184 200 216 235 216	4 4 4 4 4	3 3 3 3 3	14-Φ7 14-Φ7 14-Φ7 18-Φ7 18-Φ7



外形尺寸						基础尺寸						地脚螺栓 (4套)	重量kg (不含电机)
E	F	G	K	M	N	a	b	c	d	e	f	规格
100 110 126 140 157	262 295 328 367 413	587 661 734 821 925	286 322 358 401 451	715 782 868 962 1085	420 450 500 550 620	200 240 340 350 450	350 390 450 485 570	50 50 50 50 50	300 340 440 450 570	385 430 495 534 626	35 39 43 48 55	M12*300 12*300 12*300 12*300 16*400	43 54 66 90 138
132 147 165 185 209	360 405 450 504 467	711 799 887 993 1117	287 322 359 402 451	761 849 937 1053 1167	450 500 550 620 680	240 340 350 450 550	390 450 485 570 720	50 50 50 60 70	340 440 450 570 690	430 495 534 626 780	49 55 61 68 77	M12*300 12*300 12*300 16*400 20*500	50 62 78 118 170





系列	机号	进口尺寸				出口尺寸
		D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	x	y	n2-d2
9-19	7.1 8 9 10 11.2 12.5 14 16	315 355 400 450 500 560 630 710	355 395 450 500 560 620 690 770	395 435 500 550 620 680 750 830	8-10 8-10 8-12 8-12 12-12 12-12 12-12 16-12	227 256 288 320 359 400 448 512	270 290 330 360 415 456 516 574	293 322 354 386 448 489 557 621	163 184 207 230 258 288 322 368	204 228 252 276 316 344 405 440	232 253 276 299 350 380 438 484	4 4 5 5 5 6 6 7	3 3 4 4 4 4 5 5	14-10 14-10 18-10 18-10 18-12 20-12 22-12 24-12
9-26	7.1 8 9 10 11.2 12.5 14 16	400 450 500 560 630 710 800 900	450 500 560 620 690 770 860 970	500 550 620 680 750 830 920 1040	8-12 8-12 12-12 12-12 12-12 16-12 16-12 16-15	348 392 441 490 549 613 686 784	390 432 483 528 600 664 747 840	414 458 507 556 638 702 795 893	227 256 288 320 358 400 448 512	272 300 330 356 410 456 516 588	296 325 357 389 450 492 564 628	6 6 6 6 8 8 9 10	4 4 4 4 5 6 6 7	20-10 20-10 20-10 20-10 26-12 28-12 30-12 34-12



外形尺寸							基础尺寸
E	F	G	K	L	M	H	a	b	c	d	e	f	g	H
177 200 226 250 280 313 350 400	466 525 590 656 735 820 920 1050	1043 1173 1318 1464 1641 1830 2050 2340	509 572 644 715 801 895 1001 1144	1230 1256 1289 1317 1565 1603 2031 2091	1278 1428 1586 1748 1947 2156 2400 2735	280 280 280 280 375 375 500 500	520 520 520 520 700 700 900 900	440 440 440 440 620 620 900 900	300 303 310 314 366 372 478 488	590 590 590 590 780 780 1000 1000	510 510 510 510 700 700 1000 1000	193 207 223 239 261 282 336 372	251 265 281 297 319 340 436 472	61 61 61 61 61 61 112 112
237 262 294 327 367 418 469 524	639 720 810 900 1008 1125 1260 1440	1259 1418 1594 1770 1983 2212 2481 2830	509 574 646 717 803 896 1003 1148	1317 1349 1392 1433 1694 1755 2199 2271	1369 1528 1699 1870 2088 2312 2562 2945	280 280 280 280 375 375 500 500	520 520 520 520 700 700 900 900	440 440 440 440 620 620 900 900	327 334 346 353 409 419 527 544	590 590 590 590 780 780 1000 1000	510 510 510 510 700 700 1000 1000	242 263 286 309 340 370 438 484	300 321 344 367 398 428 538 584	61 61 61 61 61 61 112 112
